Морські карти

Огляд​

Платна функція

Плагін "Перегляд морських карт" є платною функцією застосунку OsmAnd.

Перегляд морських карт — це детальне графічне зображення океанів, морів, прибережних районів та річок, яке допомагає орієнтуватися на воді та знати популярні маршрути, перешкоди на водному шляху, найближчі гавані, якірні стоянки та інші важливі орієнтири.

Морська карта — це дуже детальна топографічна карта, яка допомагає шкіперам вести судно обраним курсом на воді. Вона схожа на дорожню карту для тих, хто подорожує автомобілем. Часто її називають 'Chart' з історичних причин, це детальне графічне зображення океанів, морів, прибережних районів та річок.

Морські карти важливі для професійних моряків та аматорів, які орендують човен для прогулянок міськими каналами. Карти надають їм різноманітну інформацію, таку як маршрути плавання, навігаційні вогні, небезпечні зони, зони, де дозволено або заборонено плавати чи швартуватися тощо.

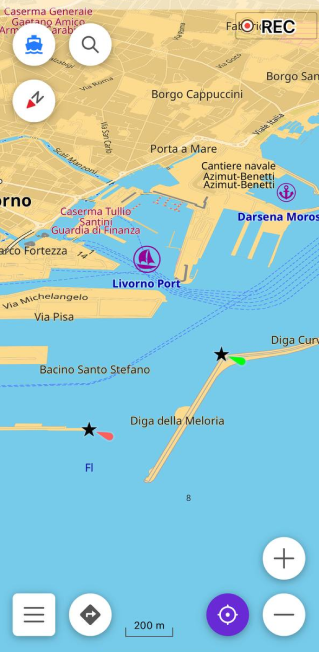

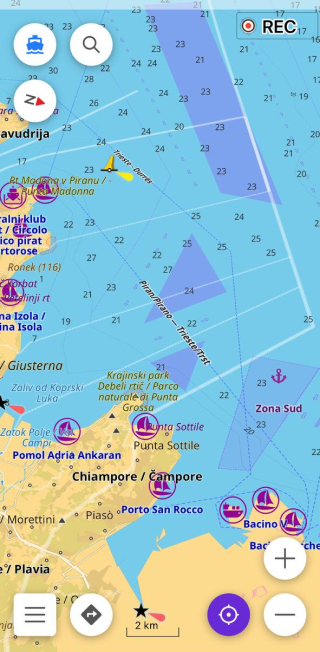

Морські карти

Чому морська тема важлива​

Усі професійні моряки зобов'язані мати на своїх суднах офіційні морські карти. Ці карти видаються уповноваженими агентствами і є досить дорогими. Агентства вкладають значні кошти в оновлення карт. Вони регулярно випускають оновлення до карт, але оскільки перевірка інформації та обробка оновлень потребує часу, морські карти ніколи не бувають повністю актуальними.

На основі даних OpenSeaMap, морські карти OsmAnd створюються людьми, які ними користуються. Кожен користувач карти може зробити свій внесок у карту, додаючи інформацію, яку він вважає важливою та корисною для себе, тим самим роблячи карту більш детальною та точною, ідеальною для орієнтування або планування маршруту.

Необхідні параметри налаштування​

Наступні налаштування дозволяють відобразити морську карту на екрані:

  1. Придбайте та Увімкніть плагін "Перегляд морських карт".
  2. Завантажте морські карти.
  3. Встановіть морський стиль карти для потрібного профілю.

Встановити морський стиль карти​

Перейдіть до: Меню → Налаштувати мапу → Показ мапи → Стиль мапи → Морський

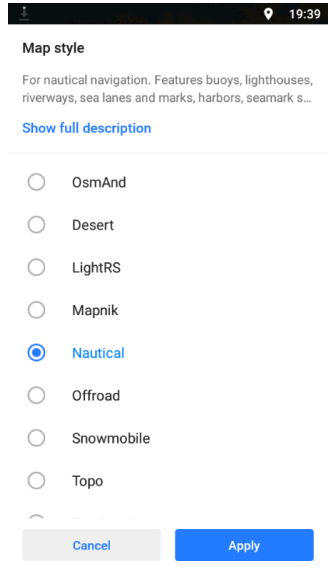

Тип морської карти в Android

Використовуйте Легенду карти для будь-яких посилань на те, що показано на морській карті. Вона пояснює символічні елементи на морській карті та слугує довідником, який допоможе вам орієнтуватися в разі сумнівів. Встановивши морський стиль карти, ви можете отримати найкращий вигляд завантажених та відображених морських даних.

Щоб змінити поточний стиль карти на морський, вам потрібно виконати наступні налаштування:

  1. Виберіть потрібний профіль.
  2. Відкрийте Налаштувати карту.
  3. Прокрутіть вниз до "Стиль карти", відкрийте його та виберіть Морський.

Завантажити морські карти​

Перейдіть до: Меню → Мапи й ресурси → Морські мапи

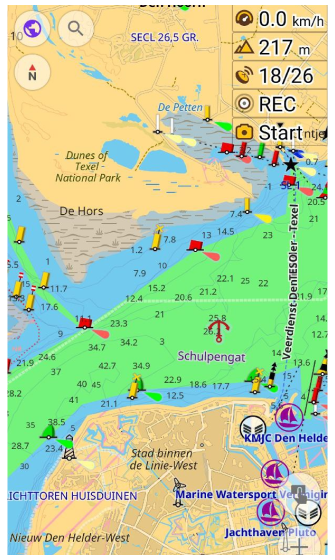

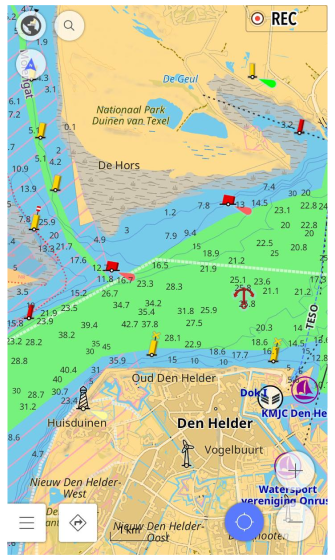

Вигляд карт плагіна "Морські карти" в Android

Для оптимального представлення карти можна адаптувати до поточних потреб: можна додати знаки та символи з точками глибин і, за потреби, контурами. З іншого боку, стандартні карти з інформацією про внутрішні, прибережні та прибережні води для певного регіону можуть бути хорошим доповненням до інформації про водні шляхи на морській карті.

Коли ви завантажуєте морську карту, на карті з'являється більше деталей, пов'язаних з навігацією Човном. Деякі типи морських карт містять такі деталі, як:

  • Морські знаки та символи.
    Знаки та символи містять усі морські навігаційні знаки як для внутрішньої, так і для прибережної навігації. Знання цих знаків допоможе вам передбачити розташування скель, перешкод, якірних стоянок, буїв, течій, глибоких і мілководних ділянок, а також сторін каналу, незалежно від напрямку тощо. Знаки та символи завантажуються один раз для всього світу.

  • Точки глибин.
    Морські дані з пакетів точок глибин представлені цифрами, що відображаються на воді, які вказують на найменшу глибину в певному місці. Точки глибин доступні для кожної півкулі та деяких регіонів.

  • Контури глибин.
    Пакети контурів глибин дозволяють визначати ділянки однакової глибини. Вони призначені для візуалізації змін рельєфу під поверхнею води. Контури глибин можна завантажити для певних областей, а потім вимкнути, якщо вони вам не потрібні.

Числа глибин

Усі числа глибин на морських картах вказані в метрах.

Вимкнути морський стиль карти​

Щоб видалити морський стиль і відобразити одну зі звичайних карт OsmAnd, виконайте одну з наступних дій:

  • Вимкніть плагін "Морські карти".
  • Змініть стиль карти на будь-який інший, крім Морського.
ПРИМІТКА

Вимкнення плагіна "Морські карти" не видаляє завантажені морські дані, тому, навіть якщо ви зміните метод рендерингу з морського на будь-який інший, коли морські дані завантажені, вони залишаються видимими на карті.

Морський профіль​

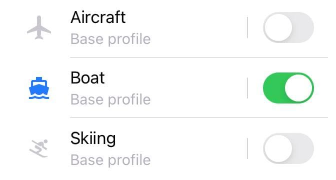

Перейдіть до: Меню → Налаштування → Профілі застосунку

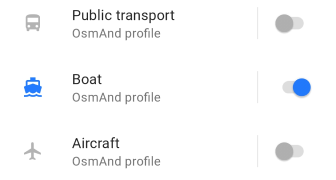

Морські контури глибин в Android

Морську карту можна включити в будь-який профіль. Однак, вона є найціннішою в профілі "Човен" і особливо в навігації для човнів.

Морський стиль карти​

Плагін "Морські карти" в OsmAnd розширює стилі векторних шарів карти морським стилем. Це дозволяє відображати дані карти відповідно до правил морських карт, наприклад: жовті зони для суші та мілин, світло-блакитні зони для мілководдя тощо. Для отримання додаткової інформації див. Легенду карти.

Деталі морського дна​

Перейдіть до: Меню → Налаштувати мапу → Інші властивості мапи → Деталі морського дна

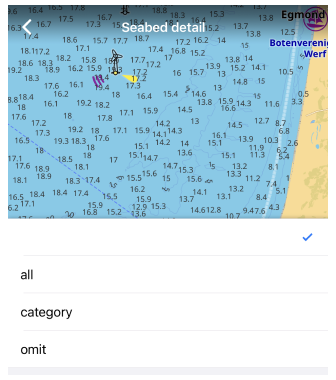

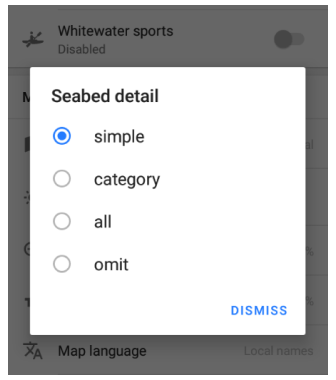

Деталі морського дна

Дані про морське дно містять інформацію про рослинність та загальний матеріал поверхні, такий як скелясті породи, черепашки, гравій, корали, мул тощо. Через міжнародну класифікацію даних про морське дно, існують опції для відображення таких деталей на карті: простий, категорія, всі або пропустити. Використовуйте Легенду карти морського дна для отримання додаткової інформації.

  • Простий (для версії Android)- показує морські знаки відповідно до INT-1 Ref, вказуючи на характер поверхні морського дна.
  • Категорія - на додаток до морського знака, також показує відповідний тег морського знака, що вказує на природний матеріал, або категорію водоростей та морської трави.
  • Всі - на додаток до морського знака, тегу або категорії, також показує уточнення, такі як дрібний, липкий, грубий тощо. Для морської трави та водоростей показує дані, позначені тегами taxon та genus.
  • Пропустити - не показує деталі морського дна.
ПРИМІТКА

Для отримання більш детальної інформації про класифікацію деталей поверхні та опції рендерингу, зверніться до вікі OSM про морські знаки.

Деталі вогнів​

Android Перейдіть до: Меню → Налаштувати карту → Стиль карти Морський → Інші атрибути карти → Деталі вогнів

iOS Перейдіть до: Меню → Налаштувати карту → Тип карти Морський → Деталі → Деталі вогнів

Ця опція відображає рівень інформації для навігаційних вогнів. Ви можете обрати, наскільки детально відображатимуться характеристики вогнів біля кожного маяка чи бакена.

  • Простий – показує стандартну назву морського знака та характеристику вогню .
  • Сектори – відображає повні дуги секторів та деталі для всіх видимих секторів вогнів.
  • Сектор 1–5 – показує деталі лише для конкретного номера сектора.
  • Малий – використовує компактний формат мітки для характеристик вогнів.
  • Лише назва – показує лише назву морського знака без даних про вогні.
  • Пропустити – приховує всю інформацію про вогні.

Морський стиль карти​

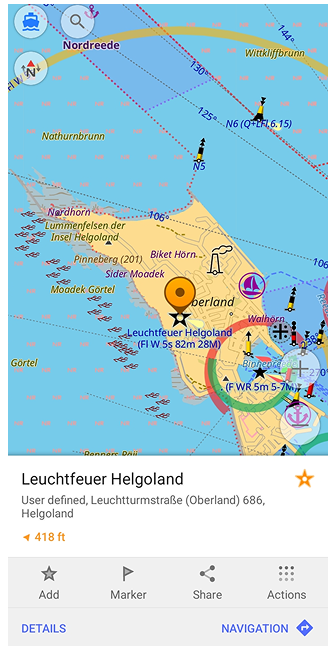

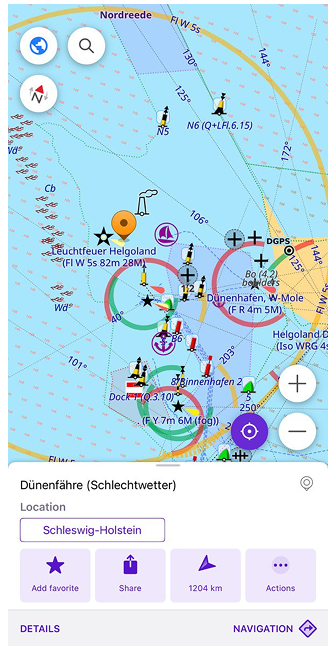

Морський в Android

Перейдіть до: Меню → Налаштувати карту → Стиль карти → Морський

Цей стиль додає візуальні елементи для морської навігації, включаючи навігаційні вогні з характеристиками вогнів INT-1, які описують тип, колір та ритм сигналу вогню (наприклад, чи блимає він, його колір та інтервал між спалахами), а також кольорові секторні вогні, що вказують напрямок та колір видимого з моря вогню.

У морському стилі сектори вогнів відображаються навколо маяків та бакенів: білий (показаний жовтим на карті) вказує безпечний напрямок для навігації, червоний позначає небезпечні або обмежені зони, а зелений показує допоміжні або бічні напрямки.

інформація

Щоб відобразити цю інформацію, плагін "Морські карти" має бути увімкнено, а карту морських знаків світу (або World_seamarks_2.obf) потрібно завантажити. Інформація не призначена для офіційного використання в навігації.

Атрибути карти​

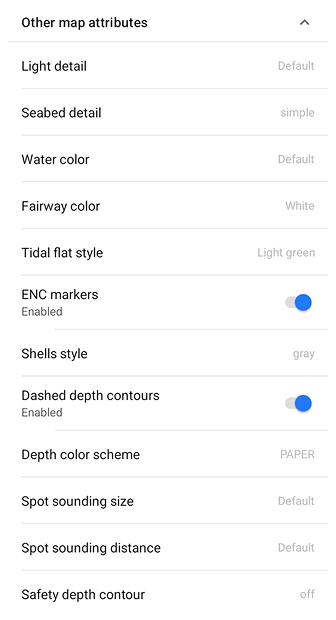

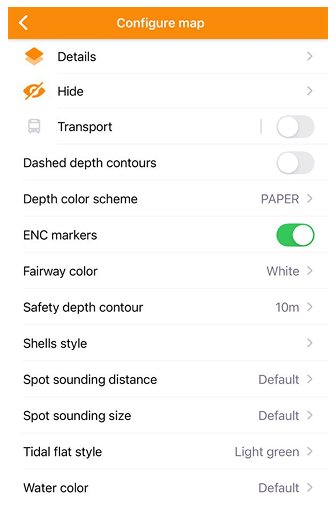

Атрибути в Android

Перейдіть до: Меню → Налаштувати карту → Стиль карти Морський → Інші атрибути карти

Після увімкнення морського стилю карти ви можете точно налаштувати додаткові візуальні елементи. Ці опції дозволяють контролювати, як відображатимуться навігаційні засоби, контури глибин, деталі морського дна та кольори на карті.

  • Деталі вогнів. Визначає, як відображатиметься інформація про вогні морських знаків. Опції: *За замовчуванням (повна назва з характеристиками вогнів), Малий (компактний формат), Лише назва (лише назва вогню), або Пропустити (приховати мітки).
  • Деталі морського дна. Контролює рівень текстової інформації про морське дно. Опції: Простий (основна інформація), Категорія (тип поверхні), Всі (повні дані), або Пропустити (без тексту).
  • Колір води. Встановлює базовий колір для акваторій. Опції: За замовчуванням, Синій, Білий, або Сірий — корисний для налаштування видимості та контрасту в різних режимах освітлення.
  • Колір фарватеру. Змінює колір навігаційних фарватерів та каналів. Опції: Білий, Біліший, Сірий, Зелений, або Жовтий для покращення читабельності залежно від фону карти.
  • Стиль припливних мілин. Налаштовує колір та текстуру для припливних мілин. Опції: Світло-зелений, Темно-зелений, Болотиста місцевість, або Припливна — кожен по-різному виділяє мілководні міжприливні зони.
  • Маркери ENC. Перемикач Увімкнено/Вимкнено. Коли увімкнено, показує маркери електронної навігаційної карти (ENC), такі як буї, бакени та інші навігаційні засоби.
  • Стиль черепашок. Визначає, як відображатимуться черепашки або особливості поверхні дна на морському дні. Опції: Сірий, Скелі, Камені, або Червоний, залежно від бажаного візуального стилю.
  • Пунктирні контури глибин. Перемикач Увімкнено/Вимкнено. Коли увімкнено, відображає лінії контурів глибин пунктиром, покращуючи читабельність у щільних зонах.
  • Кольорова схема глибин. Вибирає кольорову схему для зон глибин. Опції: PAPER (традиційні кольори паперових карт) або ECDIS (стандартна палітра електронних навігаційних систем).
  • Розмір шрифту точкових вимірів глибин. Встановлює розмір шрифту для чисел точкових вимірів глибин (значення глибин). Опції: За замовчуванням, 10, 12, 14, або 16 — більші значення покращують видимість на екранах високої роздільної здатності.
  • Відстань між точковими вимірами глибин. Контролює, як часто з'являтимуться виміри глибин на карті. Опції: За замовчуванням, 0, 5, 10, 15, 30, 60, або 120, що визначає інтервал між відображеними точками глибин.
  • Контур безпечної глибини. Виділяє лінію контуру, що позначає поріг безпечної глибини. Опції: Вимкнено, 0 м, 1 м, 2 м, 3 м, 4 м, 5 м, або 10 м. Корисний для розрізнення безпечних зон навігації від мілководних зон.

Додаткові морські дані​

Точки глибин​

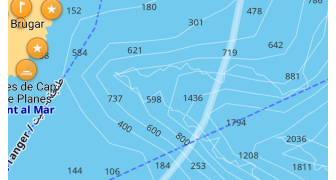

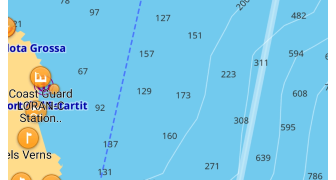

Морські карти

Пакети точок глибин доступні для Європи, Північної півкулі та Південної півкулі і є інформаційними. Точки глибин вказують на зміни рельєфу під поверхнею води, позначаючи найменшу глибину. Це необхідно для навігації Човном. Після завантаження вам потрібно увімкнути Контури глибин, щоб відобразити їх на карті.

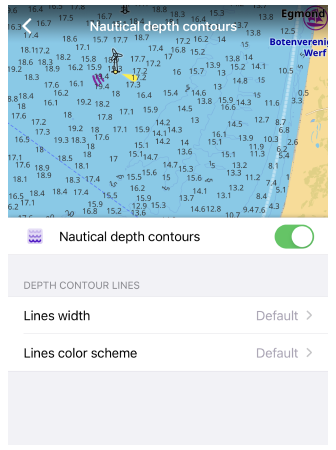

Контури глибин​

Перейдіть до: Меню → Налаштувати мапу → Показ → Морські глибини

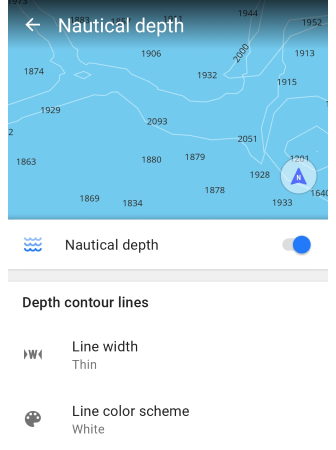

Морські контури глибин в Android

Коли на екрані відображається морська карта, ви можете налаштувати те, що ви бачите:

ПРИМІТКА

Ви можете допомогти застосунку OsmAnd збільшити базу даних контурів глибин, додавши свою інформацію за допомогою OpenSeaMap
