Відстеження суден AIS
Огляд
Плагін Відстеження суден AIS відображає позиції Automatic Identification System (AIS) та детальну інформацію про судна поблизу. Дані АІС отримуються через мережеве з'єднання від зовнішнього приймача АІС.
Плагін може отримувати дані NMEA через мережеве з'єднання за допомогою TCP або UDP. Позиції GPS, отримані з повідомлень NMEA RMC/GGA, також можна використовувати як Моє місцезнаходження в OsmAnd.
Цей плагін є хобі-проєктом і не призначений для забезпечення надійності чи точності. НЕ покладайтеся на це програмне забезпечення для навігації чи безпеки життя.
Необхідні параметри налаштування
Щоб використовувати плагін Відстеження суден AIS, потрібно ввімкнути плагін і налаштувати мережеве з'єднання з зовнішнім джерелом даних AIS/NMEA:
- Увімкніть плагін Відстеження суден AIS у Головне меню → Плагіни → Відстеження суден AIS.
- Налаштуйте параметри AIS
- Налаштуйте з'єднання з джерелом даних AIS/NMEA за допомогою TCP або UDP.
- Перевірте, чи відображаються судна на карті OsmAnd.
На iOS ви можете додатково ввімкнути Використовувати NMEA як джерело місцезнаходження, щоб використовувати позиції GPS з повідомлень NMEA RMC/GGA як ваше поточне місцезнаходження в OsmAnd.
Судна на карті
AIS працює на частотах УКХ (161.975 МГц та 162.025 МГц) і має обмежений діапазон сигналу через поширення в межах прямої видимості.
Типовий діапазон прийому AIS:
- 15–20 морських миль (28–37 км)
- Залежить від висоти антени, умов навколишнього середовища та перешкод

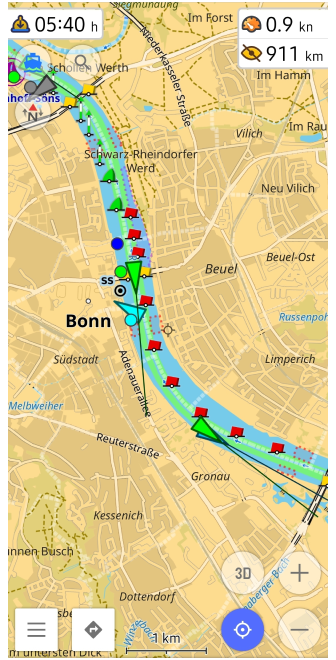

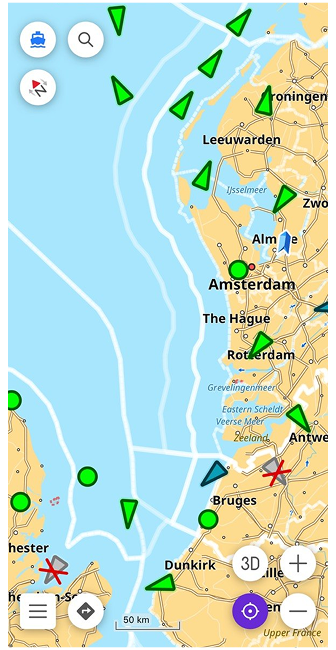

Відображення AIS на карті:
- Android
- iOS
При правильному налаштуванні позиції суден з'являться на карті. Ключові особливості:
- Судна рухаються на основі швидкості та курсу в реальному часі.
- Нові кораблі динамічно входять у видиму зону та виходять з неї.
- Натискання на судно відкриває детальну інформацію.

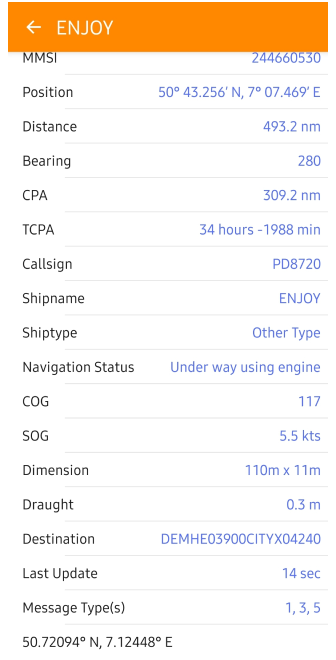

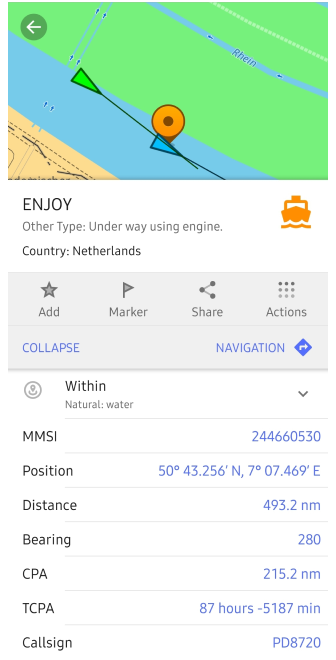

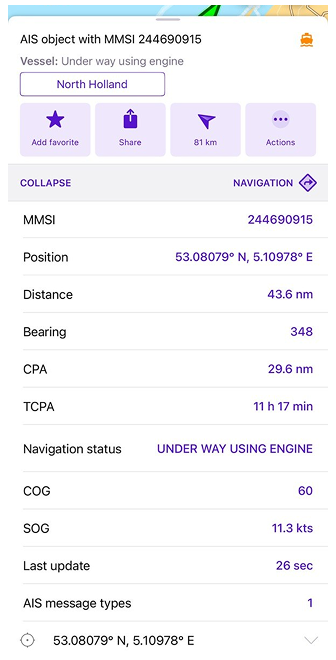

Інформація про судно AIS
- Android
- iOS
Судна AIS передають три типи даних:
-
Статична інформація (незмінні дані).
Надсилається кожні 6 хвилин або за запитом.- Назва судна (якщо встановлено)
- MMSI (Maritime Mobile Service Identity) (Унікальний 9-значний ідентифікатор судна)
- Номер IMO (якщо доступний)
- Позивний
- Тип судна (напр., Вантажне, Пасажирське, Рибальське судно)
- Розміри судна (Довжина та ширина)
- Положення антени AIS (Відносно корпусу судна)
-
Динамічна інформація (дані в реальному часі).
Надсилається з різними інтервалами залежно від швидкості та маневрування.- Координати судна (широта та довгота)
- Курс відносно землі (COG)
- Швидкість відносно землі (SOG)
- Напрямок (Напрямок, куди вказує ніс судна)
- Статус судна (На ходу, На якорі, Маневрування тощо)
- Швидкість повороту (ROT) (Швидкість зміни курсу)
- Час останнього оновлення
-
Інформація про рейс (встановлюється екіпажем вручну).
Надсилається кожні 6 хвилин, встановлюється екіпажем вручну- Порт призначення
- Орієнтовний час прибуття (ETA)
- Осадка (Глибина занурення судна у воду)
- Тип вантажу (якщо передається)
- Кількість людей на борту (необов'язково)
Символи та легенда AIS
Guidelines for AIS Symbol Presentation
| Символи | Опис |
|---|---|
| Символи типів суден | |
| Зелений трикутник | Вантажне судно |
| Синій трикутник | Пасажирське судно |
| Чорний трикутник | Рибальське судно |
| Жовтий трикутник | Буксир |
| Червоний трикутник | Танкер |
| Білий трикутник | Військове судно |
| Помаранчевий трикутник | Спеціальне судно (напр., лоцманське, криголам) |
| Миготливий червоний трикутник | Судно, що зазнає лиха |
| Символи навігаційних засобів | |
| Зелений буй | Маркер правого борту (права сторона каналу) |
| Червоний буй | Маркер лівого борту (ліва сторона каналу) |
| Символ якоря | Район якірної стоянки |
| Символ судна (SS) | Поромний або пасажирський термінал |
| Символ портового крана | Вантажний порт |
| Чорне коло | Морська платформа |
| Індикатори стану | |
| Суцільний трикутник | Судно в русі |
| Порожнистий трикутник | На якорі або пришвартоване |
| Обертова стрілка | Виконує маневр |
| Червона миготлива іконка | Сигнал тривоги |
| Помаранчевий знак оклику | Повідомлення про безпеку AIS |
| Індикатори маршруту та швидкості | |
| Тонка синя лінія | Запланований маршрут |
| Пунктирна лінія | Пройдений шлях |
| Іконка годинника | Орієнтовний час прибуття (ETA) |
| Іконка хвилі | Швидкість відносно води |

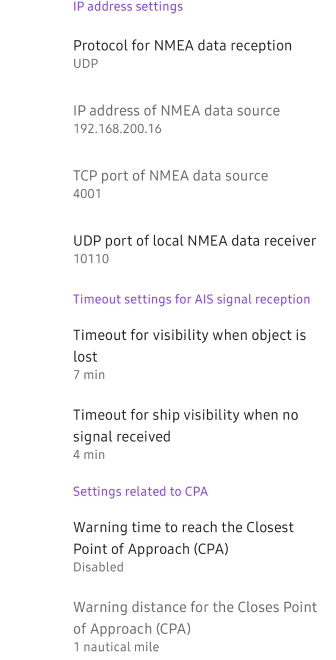

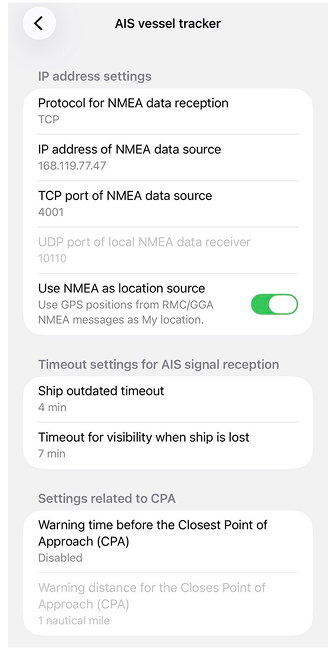

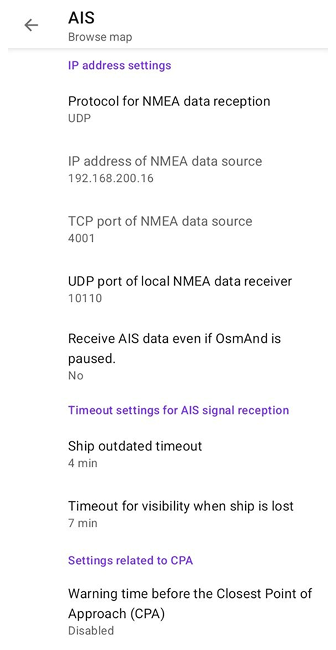

Налаштування плагіна
- Android
- iOS
Меню → Плагіни → AIS-система відстеження суден → Налаштування
Меню → Плагіни → Відстеження суден AIS → Налаштування
Плагін Відстеження суден AIS пропонує різноманітні налаштування для персоналізації навігації та взаємодії для користувачів з обмеженими можливостями. Ці налаштування застосовуються для всіх профілів в OsmAnd.
| Налаштування | Опис | Приклад |
|---|---|---|
| Налаштування IP-адреси | ||
| Протокол | Виберіть протокол для отримання даних AIS | UDP/TCP |
| IP-адреса | Вкажіть IP-адресу джерела даних AIS (якщо використовується TCP) | 192.168.200.16 |
| TCP-порт | Вкажіть номер TCP-порту для даних AIS | 4001 |
| UDP-порт | Вкажіть UDP-порт для прийому AIS в OsmAnd | 10110 |
| Отримувати дані AIS, навіть якщо OsmAnd призупинено (лише Android) | Зберігати слухач повідомлень AIS активним, якщо OsmAnd призупинено або працює у фоновому режимі. Якщо вимкнено, повідомлення AIS не отримуються, коли OsmAnd у фоновому режимі | Так/Ні |
| Використовувати NMEA як джерело місцезнаходження (лише iOS) | Використовувати позиції GPS з повідомлень NMEA RMC/GGA як Моє місцезнаходження | Увімкнено/Вимкнено |
| Тайм-аут прийому сигналу AIS | ||
| Тайм-аут застарілих суден | Встановіть тайм-аут для застарілої видимості судна: після цього часу без прийому сигналу символ судна буде перекреслено | 2 - 15 хв / Вимкнено |
| Тайм-аут видимості при втраті судна | Встановіть тайм-аут видимості об'єкта AIS: якщо сигнал не надходить протягом зазначеного часу, об'єкт буде автоматично видалено з дисплея | 3 - 20 хв |
| Сповіщення про найближчу точку зближення (CPA) | ||
| Час попередження CPA | Судно позначається червоним, якщо час до CPA менший за цей ліміт | 1 - 60 хв / Вимкнено |
| Відстань попередження CPA | Судно позначається червоним, якщо відстань до CPA менша за цей ліміт | 0.02 - 2 морські милі |
Режим симуляції AIS
Ви можете симулювати позиції суден AIS за допомогою плагіна розробки OsmAnd.
-
Завантажте текстові файли з даними AIS:
-
Завантажте дані AIS в OsmAnd
Відкрийте Меню → Плагіни → Розробка → Налаштування → Завантаження даних AIS з файлу та виберіть один із завантажених файлів. -
Перегляньте судна AIS на карті
Іконки суден з'являться на основі симульованих даних. Натисніть на іконку судна, щоб переглянути детальну інформацію.
